ソーラーケーブルとは、太陽光発電に使用される連系ケーブルのことです。ソーラーケーブルは、ソーラーパネルと太陽光発電システムの他の電気コンポーネントを相互接続します。ソーラーケーブルは、耐紫外線性と耐候性を備えたように設計されています。広い温度範囲で使用でき、通常は屋外に敷設されます。
導体 |
VDE0295/IEC60228 に準拠した錫メッキファイン Re 銅ストランド。クラス5 |

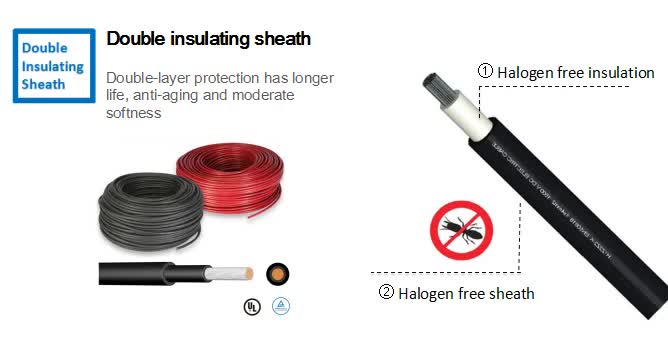

絶縁 |
ポリオレフィン共重合体電子線架橋 |
シースジャケット |
ポリオレフィン共重合体電子線架橋 |
公称電圧 |
Uo/U=AC1000V、DC1500V |
試験電圧 |
6500V、50Hz、5分 |
温度定格 |
-40℃～120℃、25年以上 |
耐火性能 |
IEC 60332-1 |
煙の放出 |
IEC61034、EN 50286-2 |
低火災荷重 |
DIN 51 900 |
証書 |
TUV 2pfg 1169/08.07 規格 |
単芯太陽光発電ケーブル
断面
（mm2）
|
導体構造 |
外側の
（MM）
|
我が国の抵抗力
マックス。
|
電流輸送
容量
|
1*1.5 |
30/0.25 |
4.90 |
13.30 |
30 |
1*2.5 |
50/0.25 |
5.45 |
7.89 |
41 |
1*4 |
56/0.3 |
6.10 |
4.75 |
50 |
1*6 |
84/0.3 |
7.20 |
3.39 |
70 |
1*10 |
142/0.3 |
9.00 |
1.95 |
98 |
1*16 |
228/0.3 |
10.20 |
1.24 |
132 |
1*25 |
361/0.3 |
12.00 |
0.795 |
176 |
1*35 |
525/0.3 |
13.8 |
0.565 |
218 |
1*50 |
720/0.3 |
14.8 |
0.393 |
280 |
1*70 |
988/0.3 |
16.9 |
0.277 |
350 |
1*95 |
1349/0.3 |
18.7 |
0.21 |
410 |
1*120 |
1691/0.3 |
20.7 |
0.164 |
480 |
ツイン/デュアルコア太陽光発電ケーブル
C ロスセクション
（mm2）
|
導体構造 |
外側の
（MM）
|
我が国の抵抗力
マックス。
|
電流輸送
容量
|
2 x 1.5 |
30/0.25 |
8.3±0.2 |
13.30 |
30 |
2 x 2.5 |
50/0.25 |
9.2±0.2 |
7.98 |
41 |
2 x 4 |
56/0.3 |
12.0±0.2 |
4.75 |
50 |
2 x 6 |
84/0.3 |
13.5±0.2 |
3.39 |
70 |
2 x 10 |
142/0.3 |
17.6±0.2 |
1.95 |
98 |
2 x 16 |
228/0.3 |
19.8±0.2 |
1.24 |
132 |

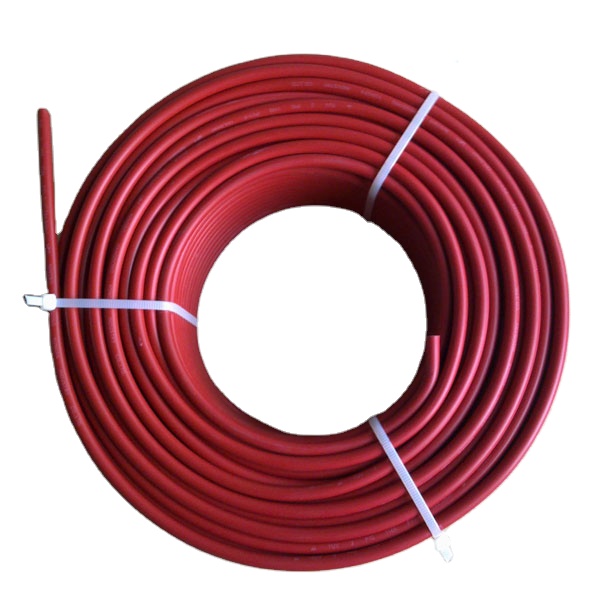

Tuv 2 Pfg 1169 ソーラー ケーブル 4mm2 6mm2 10mm2 赤と黒 PV1 F Xlpe DC 家庭用ソーラー充電器太陽光発電システム用は、家庭用ソーラー充電器ケーブル用の最高品質で信頼性の高いケーブルをお探しの方にとって理想的な選択肢です。このケーブルは、太陽光発電システムに最大限の効果を提供するために、業界のトップブランドである Huatong Cable によって作成されました。

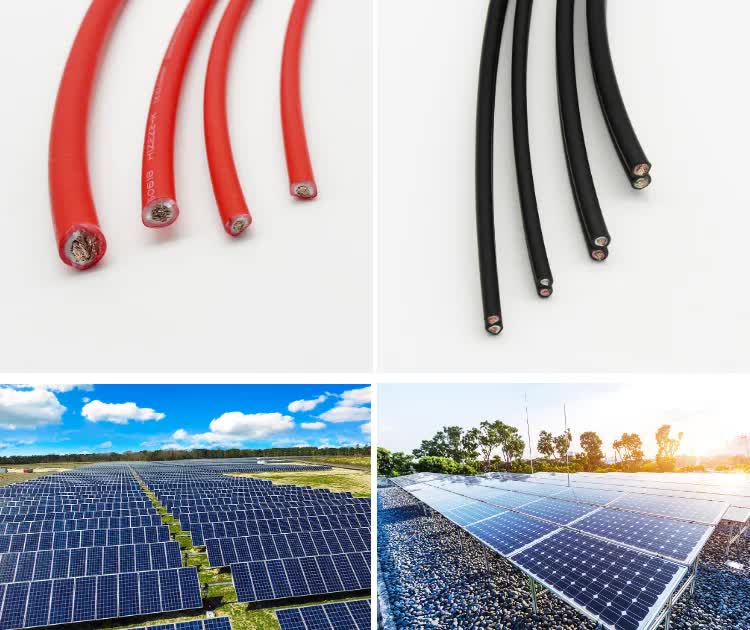

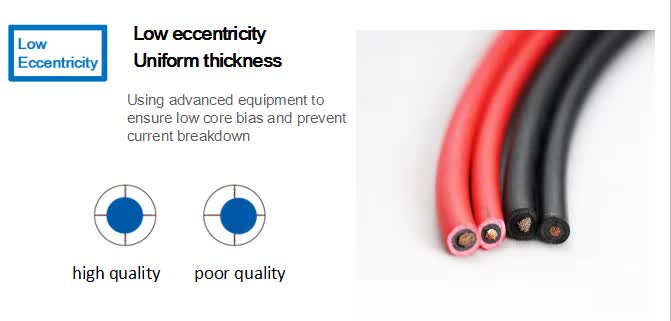

4mm2、6mm2、10mm2 のさまざまなサイズがあり、赤と黒の PV1 F DC で販売されているため、取り付けと取り扱いが簡単です。そのコーディングにより、ほぼすべてのエネルギー太陽電池システムにとって重要な、プラスとマイナスのリードを簡単に認識することが保証されます。

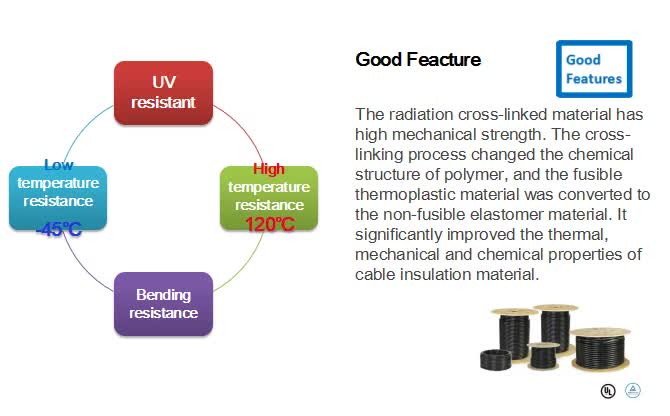

これは、温度、紫外線、風化に強い最高品質の素材で作られています。これは、故障や劣化の可能性が高い過酷な屋外環境でも使用できることを意味します。 XLPE 断熱材は、極端な条件下でも最適なパフォーマンスを維持するのに役立ちます。
TUV 2Pfg 1169 規格に準拠してテストおよび認証されており、電気的安全性、機械的出力、耐久性が厳密に評価されています。これにより、ソーラー充電器の要求に耐え、今後何年にもわたって信頼性の高い一貫したパフォーマンスを提供できるようになります。

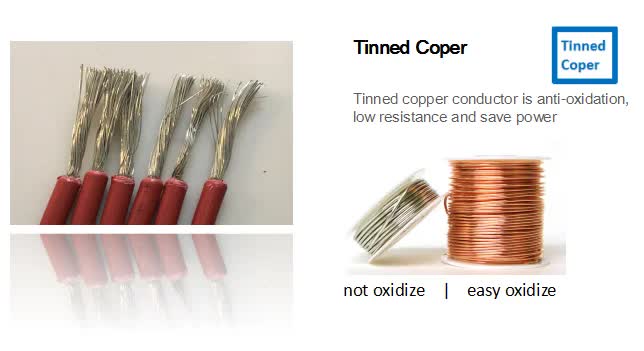

設置も簡単で、ニーズに応じて簡単に折りたたんだり変更したりできる多用途のデザインです。銅導体は最適な導電性と耐腐食性を実現するために錫メッキされており、太陽光発電への信頼性と耐久性のある接続を保証します。
Huatong Cable の太陽光発電システム用 Tuv 2 Pfg 1169 ソーラー ケーブル 4mm2 6mm2 10mm2 赤と黒 PV1 F Xlpe DC 家庭用ソーラー充電器ケーブルは、家庭で信頼できる高性能の太陽エネルギーを使用したい人にとって、優れた選択肢です。高品質の素材、認証、簡単な設置により、クリーン エネルギーを永続的かつ効率的に入手したい人にとって、優れた投資となります。
