CULおよびCSA認証 ACWU90 メタルクレードアーマー付きケーブル
アプリケーション:
ACWU 90 ケーブルは主に乾燥した場所や湿気のある場所での露出配線および隠蔽配線に使用されます
天候にさらされる場所でも使用可能です。換気式、非換気式、またはラダータイプのケーブルトレイで使用可能で、
湿気の多い場所や乾燥した場所、直接地中埋設、地上または地下のサービスエントランスにも対応します。

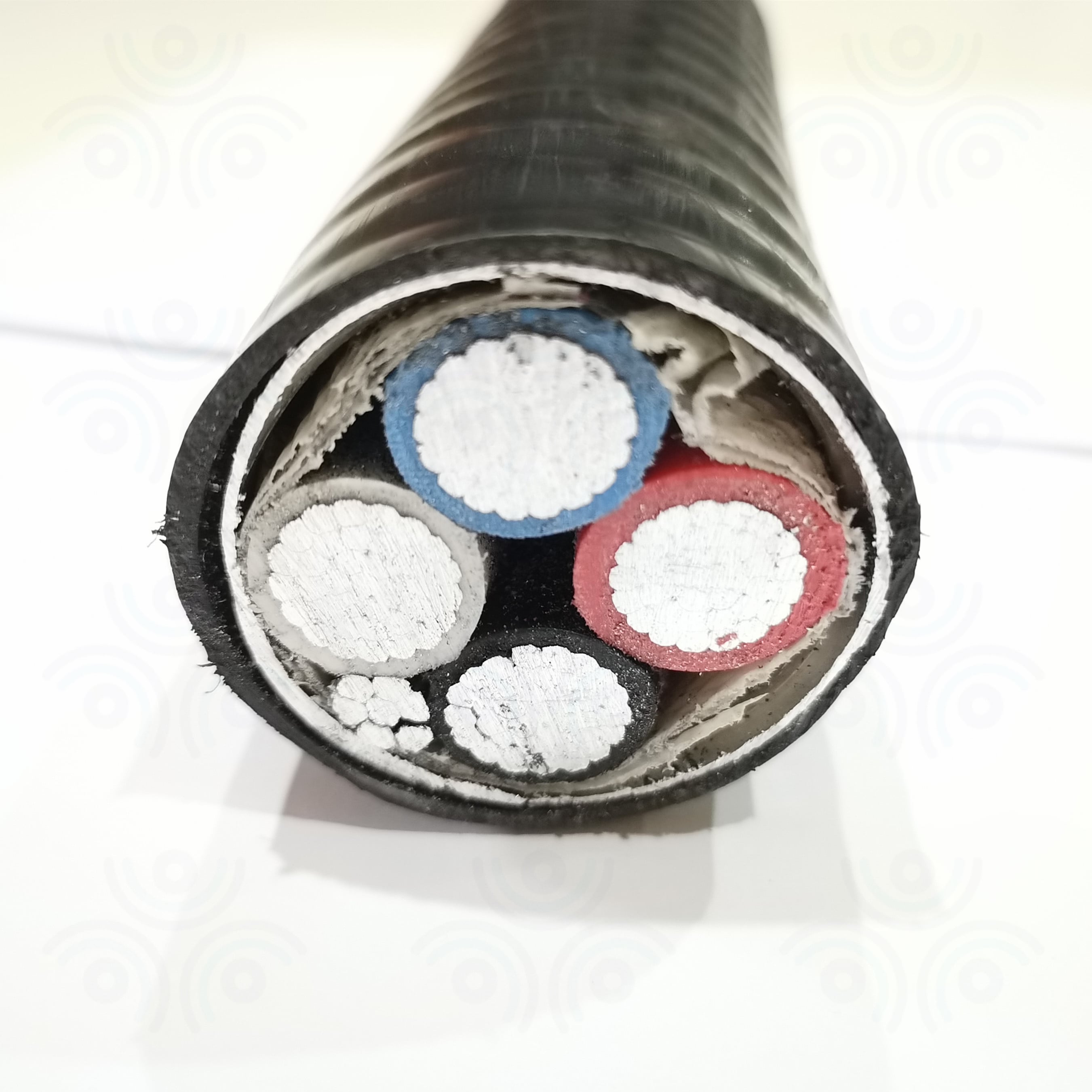

構造:
導体: 3本または4本のコンパクトな8000シリーズ ACMアルミニウム導体を使用し、マルチコンダクターケーブルでは裸のアルミニウム結合ワイヤーが含まれています
絶縁材: 低温交联ポリエチレン絶縁 (XLPE)
組立巻き: コンダクター組立紙またはPPテープで巻かれています
装甲: アルミニウムのインターロック装甲
全体ジャケット: 低炎上拡散PVCジャケット
導体色: 3芯の場合ブラック、レッド、ホワイト、4芯の場合ブラック、レッド、ブルー、ホワイト
規格: CSA規格C22.2 No. 174 ; CSA C22.2 N° 51
技術データ
位相数 |
サイズ |
絶縁厚さ |
結合ワイヤーのサイズ |
PVCジャケット |
概算総直径 |
概算ネットケーブル重量 |
|
AWGまたはKcmil |
mm |
AWG |
mm |
mm |
kg/km |
3 |
6 |
1.14 |
8 |
1.27 |
21.6 |
807.4 |
3 |
4 |
1.14 |
6 |
1.27 |
24.2 |
980.8 |
3 |
3 |
1.14 |
6 |
1.27 |
25.4 |
1,071.4 |
3 |
2 |
1.14 |
6 |
1.27 |
27 |
1,188.4 |
3 |
1 |
1.40 |
4 |
1.27 |
29.9 |
1,411.6 |
3 |
1/0 |
1.40 |
4 |
1.27 |
31.8 |
1,575.2 |
3 |
2/0 |
1.40 |
4 |
1.27 |
34 |
1,772.8 |
3 |
3/0 |
1.40 |
4 |
1.27 |
36.6 |
2,015.2 |
3 |
4/0 |
1.40 |
4 |
1.27 |
39.5 |
2,304.1 |
3 |
250 |
1.65 |
2 |
1.52 |
43.5 |
2,668.4 |
3 |
300 |
1.65 |
2 |
1.52 |
46.2 |
2,980.2 |
3 |
350 |
1.65 |
2 |
1.52 |
48.8 |
3,281.0 |
3 |
400 |
1.65 |
2 |
1.52 |
51.1 |
3,584.2 |
3 |
500 |
1.65 |
1 |
1.52 |
58.7 |
4,712.7 |
3 |
600 |
2.03 |
1 |
1.90 |
65.4 |
5,478.4 |
3 |
750 |
2.03 |
1 |
1.90 |
67.2 |
6,245.3 |
4 |
6 |
1.14 |
8 |
1.27 |
23.7 |
931.9 |
4 |
4 |
1.14 |
6 |
1.27 |
26.6 |
1,141.9 |
4 |
3 |
1.14 |
6 |
1.27 |
28 |
1,256.4 |
4 |
2 |
1.14 |
6 |
1.27 |
29.8 |
1,401.9 |
4 |
1 |
1.40 |
4 |
1.27 |
33.2 |
1,674.9 |
4 |
1/0 |
1.40 |
4 |
1.27 |
35.3 |
1,881.3 |
4 |
2/0 |
1.40 |
4 |
1.27 |
37.7 |
2,126.3 |
4 |
3/0 |
1.40 |
4 |
1.27 |
40.1 |
2,416.1 |
4 |
4/0 |
1.40 |
4 |
1.27 |
43.8 |
2,781.4 |
4 |
250 |
1.65 |
2 |
1.52 |
51.2 |
3,708.4 |
4 |
300 |
1.65 |
2 |
1.52 |
54.3 |
4,128.9 |
4 |
350 |
1.65 |
2 |
1.52 |
57.1 |
4,534.4 |
4 |
400 |
1.65 |
2 |
1.52 |
59.7 |
4,942.6 |
4 |
500 |
1.65 |
1 |
1.90 |
65.2 |
5,733.4 |
4 |
600 |
2.03 |
1 |
1.90 |
71.8 |
6,704.0 |
4 |
750 |
2.03 |
1 |
1.90 |
77.6 |
7,847.1 |

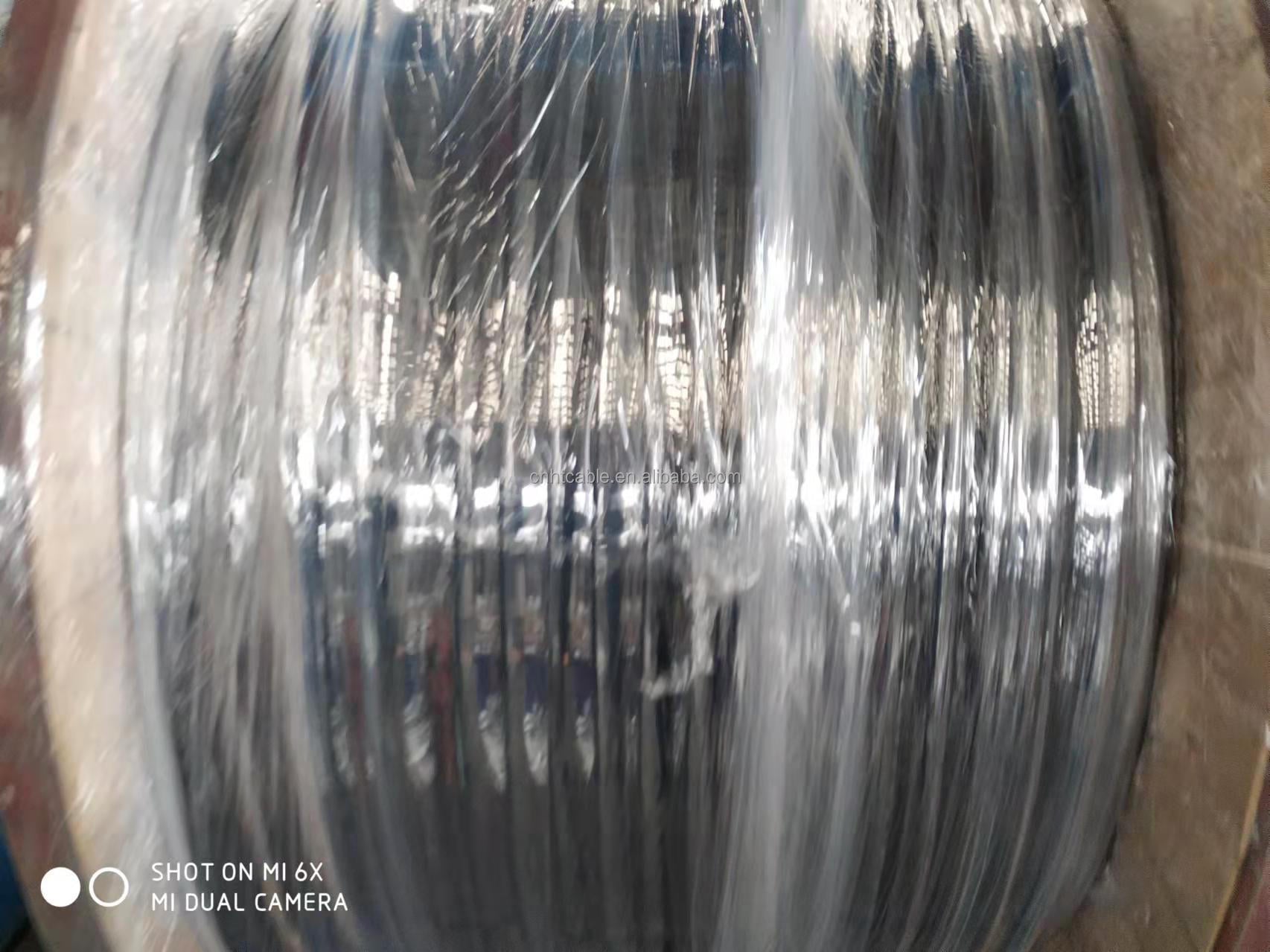

私たちのケーブルは、長距離の陸上輸送に適した標準パッケージで梱包されています。
お客様が良好な状態で損傷のないケーブルを受け取れるよう保証しています。
異なるケーブル、梱包長さ、および顧客の要件によって、いくつかの異なる梱包方法があります。
次の3つの方法が最も一般的です:
1. 小さなワイヤー、例えば住宅用ワイヤー、THW、THHNなどは、コイルまたはプラスチックドラムで提供されます;
2. 1トン以下の電力ケーブル: 木製ドラムまたは鋼-木製ドラム;
3. 4トンを超える場合: 鋼製ドラム。
中国最大のULおよびCUL、CSA認証ケーブルメーカー
中国トップ10のケーブルメーカー。
中国最大のゴムケーブルメーカー。
主要なESPケーブルメーカーです。
専門のOEMメーカーです。
UL、TUV、KEMA、CE、BV、PSB、SABS、MSHA、GL、NKK、KR、DNV、CCSの認証を取得しています。
TUVタイプ試験報告書付属。
ISO9001、ISO14001、ISO45001のシステム認証を取得しています。
ISO 17025規格およびCNAS認証の実験室です。
Huatong cable
軽量アルミニウム製インターロックアーマーケーブル ACWU90 600Vは、高品質な電気ケーブルで、優れた電気伝導性を提供するための高品質のアルミニウムを使用しています。このケーブルは、過酷な環境での日常的な使用に耐えられるように巧妙に作られ、工業的、商業的、住宅用途を含む幅広い用途に最適です。
アルミニウム製インターロックアーマーケーブル ACWU90 600Vは、その卓越した安全性と信頼性で知られています。このケーブルは、技術的な損傷や過酷な環境条件から優れた保護を提供する屏蔽アルミニウムで設計されており、インターロック屏蔽がさらに終端部での保護を提供し、さまざまな電気用途に安全な選択肢となっています。
軽量アルミニウムインターロックアーマーケーブル ACWU90 600Vの多くの主要機能の中でも、柔軟性が特筆されます。このケーブルの柔軟な設計により、設置が簡単になり、複雑な電気配線を簡単に処理できる柔軟性を提供します。さらに、アルミニウム製のインターロックシールドは軽量であるため、不要なストレスや重量が電気システムにかかりません。
アルミニウムインターロックアーマーケーブル ACWU90 600Vのもう一つの重要な特徴はその汎用性です。このケーブルは、電力照明回路だけでなく、モータコマンドトランスフォーマー施設など、さまざまな用途で使用できます。高い伝導率を持つこのケーブルは高電圧用途に最適であり、インターロックシールドの特性により低電圧用途にも対応します。
華通ケーブルのテレビジョンラベルブランド名は、トップクラスの品質を持つケーブルを作り、電気的にも最も厳しい要求に応えるように設計されていることが理解されています。アルミニウムインターロックアーマーケーブル ACWU90 600V も例外ではなく、最高の基準に基づいて製造されており、最も過酷な環境でも優れた性能と信頼性を発揮します。
