UL nm-b Kabel 12/3 12/2 14/3 14/2 10/3 10/2 Kupfer-Bauteilkabel

Produktbeschreibung

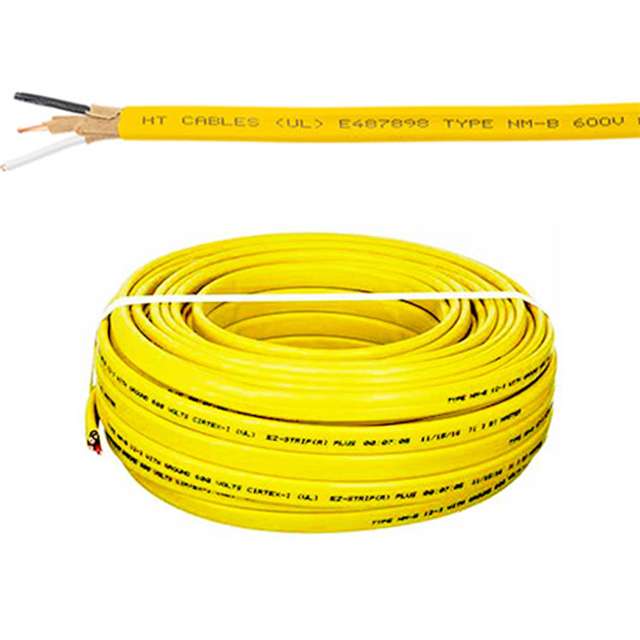

UL nm-b Kabel 12/3 12/2 14/3 14/2 10/3 10/2 Kupfer-Bauteilkabel

nm-b

NM-B1_NM-B11_



1 Anwendungen:
Typ NM-B (nichtmetallisches geflochtenes Kabel) hat einen breiten Einsatzbereich, wie im Artikel 334 des National Electrical Code (NEC) definiert.

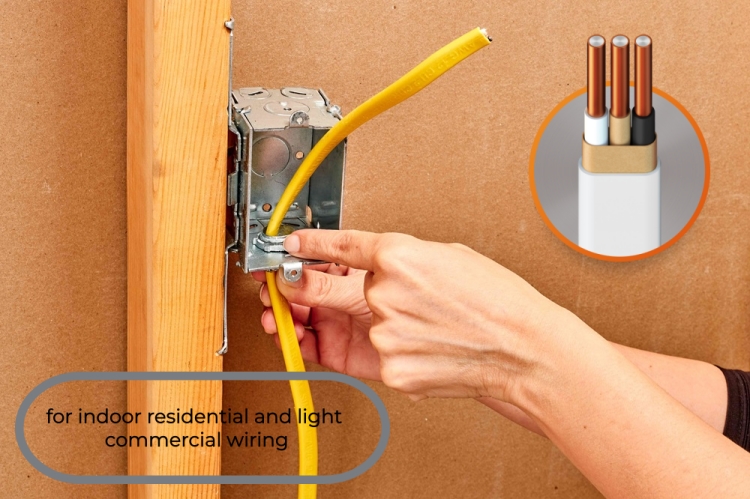

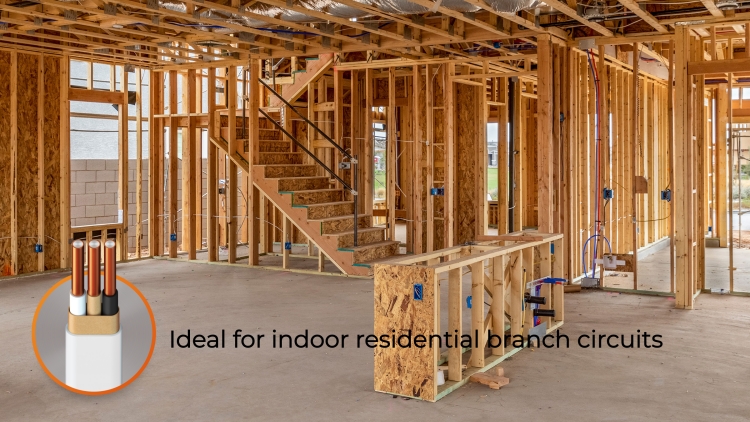

Typ NM-B Kabel wird häufig für Wohnrauminstallationen an Fixtures, Schaltern und Lasten verwendet, die für mindestens 90ºC bewertet sind.

Die Leistungsfähigkeit von Typ NM-B muss sich an der 60ºC Leitungs-Temperaturbewertung orientieren, wie im National Electrical Code spezifiziert.

Typ NM-B ist für 600 Volt sowohl für sichtbare als auch für versteckte Arbeiten in normalerweise trockenen Standorten geeignet.

Typ NM-B kann in Luftleeren und Fugen installiert oder gezogen werden und in Mauerstein- oder Fliesenwänden, wo solche Wände nicht ausgesetzt sind noch unterliegen überschüssiger Feuchtigkeit oder Nässe.

2 Normen:
Underwriters Laboratories Standards UL-83, UL-719
Bundesnorm A-A-59544
ASTM-B3 und B8
ARRA 2009; Abschnitt 1605 „Buy American“-konform

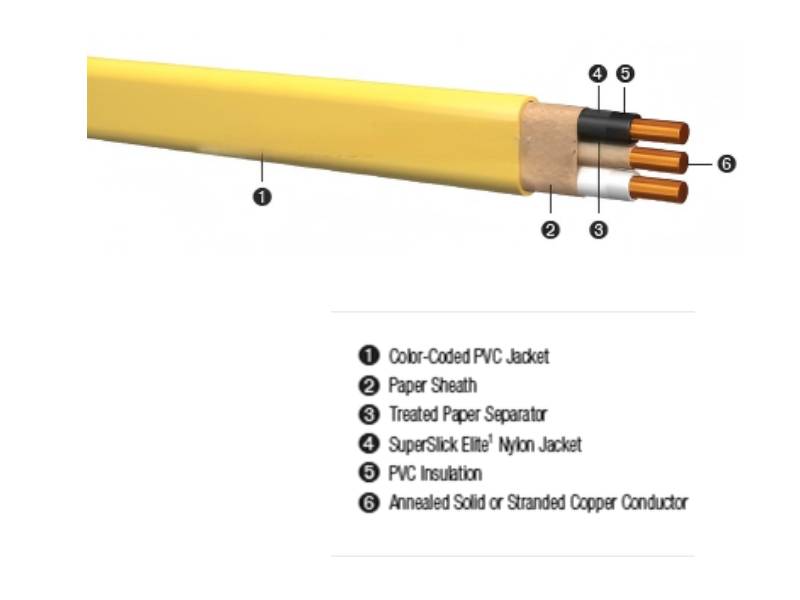

3 AUFBAU:
Leiterdrähte:
Massiver Kupferdraht, weich, unbeschichtet, 14-10 AWG, gemäß ASTM-B3
Strandierter Kupferdraht ab 8 AWG, unbeschichtet, ASTM-B8
Isolation: Farbcodierte Polyvinylchlorid (PVC)-Verbindung, die der geforderten Dicke von

Typ THHN mit einem für 90°C in trockenen Räumen zertifizierten Wärme-stabilisierten Nylonmantel entspricht.
Erdschleife: Weicher, unbeschichteter Kupferdraht gemäß ASTM-B3 und/oder ASTM-B8
Jacke: Eine 30-mil, farblich kodierte, PVC-Jacke wird über die fertige Assembly angebracht, wie folgt:
14 AWG Weiß I 12 AWG Gelb I 10 AWG Orange I 8 AWG Schwarz I 6 AWG Schwarz

4 Spezifikation

Querschnitt (AWG) Anzahl der Stränge Erdeleitung
Größe
Isolierung
Dicke
(in)
Zulässige Stromkapazität
(Amp)*
Außendurchmesser
(in)
Ungefähriges Netto-Gewicht
(lbs/1000 ft)
PVC Nylon
14/2 G Feststoff  14   0.015   0.004   15  0,170 x 0,390  56
12/2 G Feststoff  12   0.015   0.004   20  0,160 x 0,450  82
10/2 G Feststoff  10   0.020   0.004   30  0,210 x 0,493  123
8/2 G  7   10   0.030   0.005   40  0,290 x 0,580  185
6/2 G  7   10   0.030   0.005   55  0,330 x 0,695  256
14/3 G Feststoff  14   0.015   0.004   15  0,170 x 0,450  74
12/3 G Feststoff  12   0.015   0.004   20   0.345   107
10/3 G Feststoff  10   0.020   0.004   30   0.430   165
8/3 G  7   10   0.030   0.005   40   0.555   251
6/3 G  7   10   0.030   0.005   55   0.612   352
4/3 G  7   8   0.040   0.006   70   0.820   565
2/3 G  7   8   0.040   0.006   95   0.945   841
**14/4 G & 14/2-2 G Feststoff  14   0.015   0.004   12   0.345   90
**12/4 G & 12/2-2 G Feststoff  12   0.015   0.004   16   0.385   132
**10/4 G Feststoff  10   0.020   0.004   30   0.540   205
